而末级备路PGM/SDI信号进入其
B路监看。1台HDE-101 HD-SDI
信号自动监测报警器、6台DVE-
101 SD-SDI信号自动监测报警器
和对应的网络服务器，对高清、
标清播控末级主路PGM/HD/SD-
SDI信号进行自动检测、自动报警
和记录日志（可检索、查看）。
5个频道分控工位处配置7台
7寸带AB路高清双联监视器，3台
用于监看5台高清P2放像机的5路
HD-SDI应急播出信号，4台用于
监看4路预播（播前审看）通道的
4路HD-SDI信号。12块55英寸大
屏和6台高清多画面分割器用于
5个频道在播输入/输出信号的监

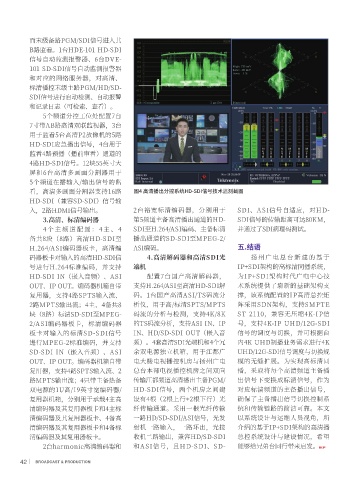

看，高清多画面分割器支持16路 图4 高清播出分控系统HD-SDI信号技术监测截图
HD-SDI（兼容SD-SDI）信号输
入，2路HDMI信号输出。 2台裕宽标清编码器，分别用于 SDI、ASI信号自适应，对HD-
3.高清、标清编码器 第5频道主备高清播出通道的HD- SDI信号的传输距离可达80KM，
4个主频道配置：4主、4 SDI至H.264/ASI编码、主备标清 并通过了SDI病理码测试。
备共8块（8路）高清HD-SDI至 播出通道的SD-SDI至MPEG-2/
H.264/ASI编码器板卡，高清编 ASI编码。 五.结语
码器板卡对输入的高清HD-SDI信 4.高清解码器和高清SDI光 扬州广电总台新建的基于
号进行H.264标准编码，并支持 端机 IP+SDI架构的高标清同播系统，
HD-SDI IN（嵌入音频）、ASI 配置7台国产高清解码器， 为IP+SDI架构时代广电中心技
OUT、IP OUT。编码器机箱自带 支持H.264/ASI至高清HD-SDI解 术系统提供了崭新的基础架构支
复用器，支持4路SPTS输入流、 码。1台国产高清ASI/TS码流分 撑，该系统配置的IP高清总控矩
2路MPTS输出流；4主、4备共8 析仪，用于高/标清SPTS/MPTS 阵采用SDN架构，支持SMPTE
块（8路）标清SD-SDI至MPEG- 码流的分析与检测，支持4K/8K ST 2110，兼容无压缩4K-IP信
2/ASI编码器板卡，标清编码器 的TS码流分析，支持ASI IN、IP 号，支持4K-IP UHD/12G-SDI
板卡对输入的标清SD-SDI信号 IN、HD/SD-SDI OUT（嵌入音 信号的调度与切换，并可根据台
进行MPEG-2标准编码，并支持 频）。4套高清SDI光端机和4个冗 内4K UHD制播业务需求进行4K
SD-SDI IN（嵌入音频）、ASI 余双电源独立机箱，用于江都广 UHD/12G-SDI信号调度与切换规
OUT、IP OUT。编码器机箱自带 电大楼电视播控机房与扬州广电 模的无缝扩展。为实现高标清同
复用器，支持4路SPTS输入流、2 总台本部电视播控机房之间双向 播，采取将每个高清频道主备播
路MPTS输出流；4只带主备热备 传输江都频道高清播出主备PGM/ 出信号下变换成标清信号，作为
双电源的1U高/19英寸宽编码器/ HD-SDI信号，两个机房之间建 对应标清频道的主备播出信号，
复用器机箱，分别用于承载4主高 设有4根（2根上行+2根下行）光 确保了主备播出信号切换控制系
清编码器及其复用器板卡和4主标 纤传输通道。采用一根光纤传输 统和传输链路的简洁可靠。本文
清编码器及其复用器板卡、4备高 一路HD/SD-SDI/ASI信号，光发 以系统设计与运维人员视角，所
清编码器及其复用器板卡和4备标 射机一路输入，一路环出，光接 介绍的基于IP+SDI架构的高清播
清编码器及其复用器板卡。 收机二路输出，兼容HD/SD-SDI 总控系统设计与建设情况，希望
2台harmonic高清编码器和 和ASI信号，且HD-SDI、SD- 能够给兄弟台同行带来启发。
