基于IP+SDI架构的高清播总控系统设计
扬州广电传媒集团（总台） | 徐俭
【摘要】以系统设计与运维人员视角，从高清总控系统总体架构设计、SDI高清总控矩阵配置、基带无压
缩IP高清总控矩阵配置、高清播出分控系统设备配置等方面，介绍扬州广电总台基于IP+SDI架构的高清播总控
系统设计与建设情况。
【关键词】 IP+SDI架构 高清总控系统 高清播出分控系统 SDI高清总控矩阵 IP高清总控矩阵
为了满足未来五年本台高 一．高清总控系统总体架构设计 SDI 48×48X-Y遥控面板、SDI
清播总控业务应用需求，扬州 高清总控系统以一套 48×1单母线遥控面板各一只，
广电总台遵循安全可靠、高效 Imagine48×48/SDI高清总控矩阵 遥控面板通过以太网连接矩阵。
实用、开放兼容、先进、可扩 和一套SDN 24×24HD-SDI/IP高 一只24口千兆交换机作为IP总控
展等设计原则，于2021年下半 清总控矩阵为核心，辅以Imagine 矩阵的系统管理交换机，2台系
年新建了一套基于IP+SDI架构 HD-SDI周边设备和Miranda 统管理服务器作为IP总控矩阵的
的5频道高标清同播系统，系 （GV）HD-SDI/IP周边设备，负 主备系统管理服务器（含IP矩阵
统具备完善的冗余备份体系， 责调度高清演播室、转播车、央 管理控制软件），3只Miranda
无单一溃点，应急手段丰富， 视、分控等全台高清信号。 （GV）高清/4K超高清IPG网关
为IP+SDI架构时代广电中心技 高清总控系统配置：S D N 设备采用输入/输出多功能I P网
术系统提供了崭新的基础架构 24×24/X-Y遥控面板、S D N 关卡，每只IP网关卡自带：4个
支撑。 24×1单母线遥控面板各一只， UHD/12G-SDI双向接口或16个

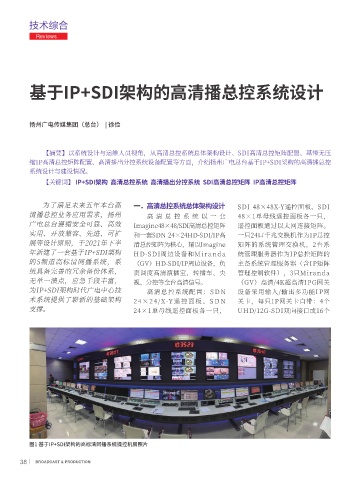

图1 基于IP+SDI架构的高标清同播系统操控机房照片
