技术

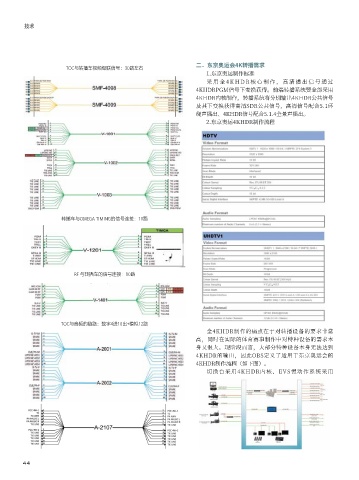

TOC与转播车视频级联信号：30路左右 二．东京奥运会4K转播需求
1.东京奥运制作标准
采用全4KHD R核心制作，高清播出信号通过
4KHDRPGM信号下变换获得。前端转播系统要全部采用
4KHDR内核制作，转播系统将分别输出4KHDR公共信号
及其下变换获得高清SDR公共信号，高清信号配合5.1环
绕声播出、4KHDR信号配合5.1.4全景声播出。
2.东京奥运4KHDR制作流程

转播车与OMEGA TIMING的信号连接：10路

RF 与转播车的信号连接：10路

TOC与音频的链路：数字4进10出+模拟12路
全4KHDR制作的痛点在于对转播设备的要求非常
高，同时在实际的体育赛事制作中对特种设备的需求本
身又很大。现阶段而言，大部分特种设备本身无法达到
4KHDR的输出，因此OBS定义了适用于东京奥运会的
4KHDR制作流程（如下图）。
切换台采用4KHDR内核、EVS慢动作系统采用
