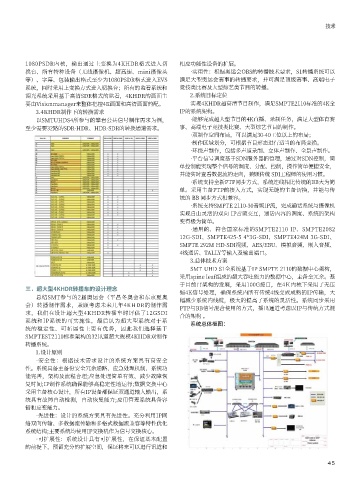

技术
1080PSDR内核，输出通过上变换为4KHDR格式进入切
换台、所有特种设备（无线摄像机、超高速、mini摄像头
等）、字幕、包装输出格式至少为1080PSDR格式进入EVS
系统，同时采用上变换方式进入切换台；所有的监看系统和
调光系统采用基于高清SDR格式的监看，4KHDR的画面主
要由Visionmanager来整体把控4K画面和高清画面的配。
3.4KHDR制作下的转换需求
以SMTUHDS4所参与的攀岩公共信号制作需求为例，
至少需要32路的SDR-HDR、HDR-SDR的转换通道需求。
三．超大型4KHDR转播车的设计理念
总结SMT参与的2届奥运会（平昌冬奥会和东京夏奥
会）转播制作需求，兼顾考虑未来几年4KHDR的制作需
求，我们在设计超大型4KHDR转播车时评估了12GSDI
系统和IP系统的可实施性，最后认为超大型系统对于系
统的稳定性、可拓展性上更有优势，因此我们选择基于
SMPTEST2110标准架构的32讯道超大规模4KHDR双制作
转播系统。
1.设计原则
·安全性：根据技术需求设计的系统方案具有高安全
性。系统具备主备份安全冗余通路、应急处理机制、系统功
能完善，架构及流程合理;应急处理简单有效、减少故障恢
复时间;IP制作系统确保能够高稳定性地运行;数据交换中心
采用主备核心设计，所有IP设备都保证双通道输入输出，系
统具有故障自动检测，自动恢复能力;应用管理系统具备容
错和应变能力。
·先进性：设计的系统方案具有先进性。充分利用IP网
络双向传输、多数据流传输和多格式数据流兼容等特性优化
系统结构;主要系统均使用IP交换机作为信号交换核心。
·可扩展性：系统设计具有可扩展性，在保证基本配置
的前提下，预留充分的扩展空间，保证将来可以进行讯道和
相应功能性设备的扩展。
·实用性：根据奥运会OBS的转播技术要求，S1转播系统可以
满足大型奥运会赛事的转播要求，并可满足顶级赛事、高端电子
竞技类比赛及大型综艺类节目的转播。
2.系统目标定位
实现4KHDR超高清节目制作，满足SMPTE2110标准的4K全
IP的系统架构。
·能够完成超大型节目的4K直播、录制任务，满足大型体育赛
事、高端电子竞技类比赛、大型综艺节目的制作。
·双制作空间布局，可以满足30-40工位以上的布局；
·制作区域划分，可根据节目形态进行适当的布局变换。
·环绕声制作，包括多声道录制、立体声制作、全景声制作。
·平台信号调度基于SDN服务器的管理，通过对SDN控制，简
单控制能实现整个信号的调度、分配、控制，操作简单便捷安全，
并能实时查看数据流的走向，兼顾传统 SDI工程师的使用习惯。
·系统支持全新PTP同步方式，系统连线相比传统的BB大为简
单。采用主备PTP的接入方式，实现无缝的主备切换，并能与传
统的 BB 同步方式相兼容。
·系统支持SMPTE 2110-30音频IP流，完成通话系统与摄像机
实现自由灵活的双向 IP音频交互，通话内容的调度、系统的架构
变得极为简单。
·通用的、符合国家标准的SMPTE2110 IP、SMPTE2082
12G-SDI、SMPTE425-5 4*3G-SDI、SMPTE424M 3G-SDI、
SMPTE 292M HD-SDI视频、AES/EBU、模拟音频、嵌入音频、
4线通话、TALLY等输入及输出端口。
3.总体技术方案
SMT UHD S1全系统基于IP SMPTE 2110的数据中心架构，
采用spine leaf组成的超大吞吐能力的数据中心，主备全冗余。基
于目前IT架构的发展，采用100G接口，在4Ｋ内核下采用了无压
缩4K信号处理，确保系统内所有传统4线变成成熟的IP传输，大
幅减少系统内线缆，极大的提高了系统的灵活性。系统同步采用
PTP与BB信号混合使用的方式，播出通道考虑以IP与传统方式混
合的架构 。
系统总体框图：
