4K超高清全媒体组合式转播车系统
全融合设计
广州市广播电视台｜吴劲刚
【摘要】本文全面阐述了广州市广播电视台的4K超高清全媒体组合式转播车系统全融合的设计。首先介
绍了4K超高清全媒体组合式转播车的整体方案，包括系统的组成以及全融合的整体技术方案，并通过对系统网
络设计思路详细介绍，阐述了转播车系统网络设计方法及全融合技术的整体网络结构，最后对转播车系统在不
同工作模式下的系统设置情况进行说明。
【关键词】4K超高清全媒体组合式转播车 全融合 SPINE-LEAF 媒体数据交换网络 控制网络 VLAN PTP IGMP
一．4K超高清全媒体组合式转 信号全联通，是业界首个SMPTE 的4K非压缩单流技术，支持4K
播车系统全融合技术方案 ST-2110全融合系统，系统全融合 HDR，兼容高清SDR。视频系统
广州市广播电视台建设国际 技术得益于电视制作系统IP技术 配置有HDC-3500超高清讯道、
国内技术领先的4K超高清全媒体 的发展，充分利用了IP技术带来 HDC-5500超高清高速摄像机讯
组合式转播车是基于双车系统的 的安全，高效，便捷等特点，创 道，HDCE-TX30 ST2110 4K IP
设计，双车系统由一台16+4讯道 造出独特的系统优势，让双车系 摄像机远程制作系统、Sony 4K
4K IP转播车（A车）和一台10+2 统真正融合为一体，成为32讯道+ I P切换台、P W S-4500记录服
讯道4K IP（B车）转播车组成， 双独立制作区的超大制作系统。 务器、EVS XTVIA慢动作服务
双车可灵活地独立运作，并通过 4 K 超 高清 全 媒 体 组合 式 器、HDRC-4000 HDR节目制作
车体组合、系统融合，实现人 转播车系统以I P架构为制作核 转换单元、核心交换机、网关、
员、设备和空间优化重组，并实 心，IP信号流采用符合SMPTE SNP IP画面分割器等，通过Sony
现IP下视频，音频，通话，控制 ST 2110、ST2022-7等系列标准 LSM管理系统对IP信号进行灵活
统一调度，通话和音频系统主要
采用了ADAM-M数字通话矩阵,
斯泰克AVATUS、AURATUS调音
台系统。
系统全融合技术方案采用
了A车接管B车方式来实现，在A
车、B车独立制作时，A车和B车
核心交换机都是SPINE-LEAF架
构，使用各自的IP管理系统，设
备各自注册到本车的IP管理系统
进行管理，A、B车控制均各自
使用IGMP组播路由的方式实现

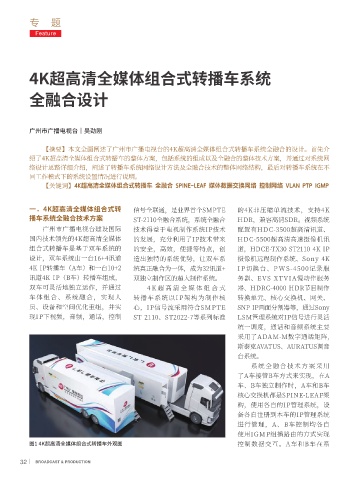

图1 4K超高清全媒体组合式转播车外观图 控制数据交互。A车和B车在系
