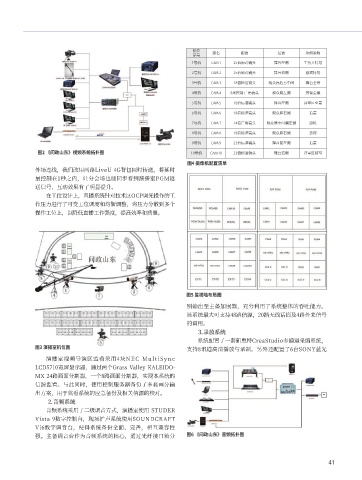

P. 41
机位
序号 源名 配置 位置 功能说明
1号机 CAM 1 25倍厢式镜头 舞台左侧 主持人特写
2号机 CAM 2 25倍厢式镜头 舞台右侧 嘉宾特写
3号机 CAM 3 18倍标准镜头 观众席后方中间 舞台全景
4号机 CAM 4 8米摇臂 广角镜头 观众席左侧 摇臂全景
5号机 CAM 5 18倍标准镜头 舞台左侧 评审区全景
6号机 CAM 6 18倍标准镜头 观众席右侧 近景
7号机 CAM 7 14倍广角镜头 观众席中间偏左侧 游机
8号机 CAM 8 18倍标准镜头 观众席右侧 嘉宾
9号机 CAM 9 23倍标准镜头 舞台前左侧 近景
图2 《问政山东》视频系统拓扑图 10号机 CAM 10 23倍标准镜头 舞台右侧 评审区特写
图4 摄像机配置清单
外场连线，我们改用两路LiveU 4G背包同时传送，将延时
量控制在1秒之内，让分会场也能同步看到演播室PGM返
送信号，互动效果有了明显提升。
在工位设计上，直播系统针对技术区OCP调光操作的工
作压力进行了可变工位调度和均衡调整，将压力分散到多个
操作工位上，以降低直播工作强度，提高效率和质量。
图5 监视墙布局图
别输出至主备加嵌器，充分利用了系统整体的吞吐能力。
该系统最大可支持48路信源，20路无线话筒及4路外来信号
的调用。
⒊录放系统
系统配置了一套新奥特CreaStudio多通道采编系统，
图3 演播室机位图
支持8讯道高清播放与录制。另外还配置了6台SONY蓝光
演播室视频导演区监看采用4块NEC MultiSync
LCD5710宽屏显示器，通过两个Grass Valley KALEIDO-
MX 24路画面分割器，一个8路画面分割器，实现本系统的
信源监看。与此同时，使用控制服务器备份了多套画分输
出方案，用于监看系统的应急备份及相关信源的校对。
⒉音频系统
音频系统采用了二级调音方式，演播室使用 STUDER
Vista 9数字控制台，现场扩声系统使用SOUNDCRAFT
Vi6数字调音台，使得系统备份全面、完善，相互兼容性
强。主备调音台作为音频系统的核心，通过光纤接口箱分 图6 《问政山东》音频拓扑图
41
