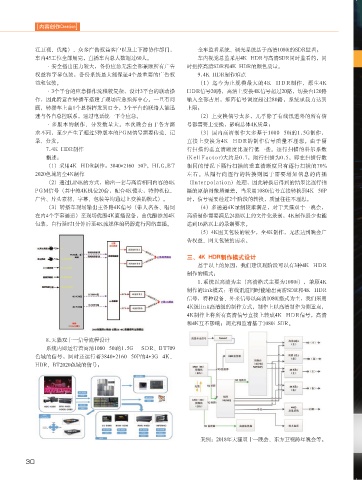

Page 30 - BP_201906

[内容创作Creation]
江卫视、优酷）、众多广告权益客户以及上下游协作部门，
车内45工位全部用完，直播车内总人数超过60人。
·安全播出压力较大，备份应急无法全部兼顾所有广告
权益和字幕包装，备份系统最大能保证4个最重要的广告权
益和包装。
·3个平台的应急操作流程较复杂，设计3平台的联动操
作，因此特意在转播车搭建了现场应急指挥中心。一旦有问
题，转播车上由1个总指挥发到口令，3个平台的联络人能迅
速与各自总控联系，通过电话统一下令应急。
·多版本的制作、分发数量大。本次晚会由于各方需
求不同，至少产生了超过5种版本的PGM信号需要传送、记
录、分发。
7.4K HDR制作
概述：
（1）采用4K HDR制作：3840*2160 50P，HLG,BT
2020色域的全4K制作
（2）通过LINK的方式，输出一套与高清相同内容的4K
PGM信号（其中纯4K机位20台，配合4K镜头，特种机位、
广告、片头素材、字幕、包装等均通过上变换的模式）。
（3）转播车现场输出主备路4K信号（带人名条、唱词
在内4个字幕通道）至现场优酷4K直播设备，由优酷添加4K
包装，自行延时1分钟后至4K流媒体编码器进行网络直播。
8.天猫双十一信号流程设计
系统内即运行着高清1080 50i的1.5G
色域的信号，同时还运行着3840*2160 50P的4*3G 4K、
HDR、BT2020色域的信号；
30
全车监看系统、调光系统基于高清1080i的SDR监看；
车内视觉总监采用4K HDR与高清SDR同时监看的，同
时把控高清SDR和4K HDR的颜色质量。
9.4K HDR制作难点
（1）迄今为止规模最大的4K H D R制作，原生4K
HDR信号20路，高清上变换4K信号超过20路，切换台120路
输入全部占用，矩阵信号调度超过280路，系统承载力达到
上限；
（2）上变换信号太多，几乎除了有线讯道外的所有信
号都需要上变换，影响总体4K质量；
（3）国内高清制作大多基于1080 50i的1.5G制作，
直接上变换为4K H D R的制作信号质量不理想。由于隔
行扫描的垂直清晰度比逐行低一些。逐行扫描的科尔系数
(K e ll F a c tor)大约是0.7，隔行扫描为0.5，即在扫描行数
相同的情况下隔行扫描的垂直清晰度只有逐行扫描的70%
左右。从隔行向逐行的转换则属于需要增加信息的内插
（Interpolation）处理，因此转换后得到的结果比逐行拍
摄的原始图像质量差。当采用1080i信号直接转换到4K 50P
时，信号需要经过2个阶段的转换，质量往往不理想。
（4）多通道4K录制较难满足，对于天猫双十一晚会，
高清制作需要满足24路以上的文件化录制，4K制作最少也能
达到16路以上的录制要求。
（5）4K图文包装的较少，全4K制作，无法达到晚会广
告权益、图文包装的需求。
三、4K HDR制作模式设计
基于以上的原因，我们建议现阶段可以有3种4K HDR
制作的模式：
1.系统以高清为主（高清格式主要为1080i），兼顾4K
制作的link模式：有线讯道同时能输出高清SDR和4K HDR
信号，特种设备、外来信号以高清1080i格式为主，我们采用
4K级link高清级的制作方式，制作上以高清制作为侧重点，
4K制作上将所有高清信号直接上转成4K HDR信号，高清
和4K互不影响；调光和监看基于1080i SDR。
SDR、BT709
案例：2018年天猫双十一晚会、东方卫视跨年晚会等。
