全对象Top10、事件相关监控、系统性能

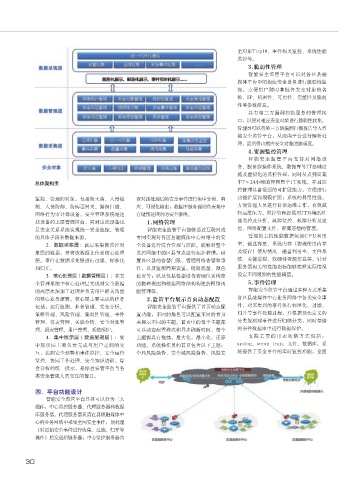

总体架构图
监控、管理的对象，包括防火墙、入侵检
测、入侵防御、防病毒网关、漏洞扫描、
网络行为审计等设备。安全管理系统是这
些设备的上层管理同台，同时这些设备也
是安全关系系统实现统一安全监控、管理
的具体手段和数据来源。
2．数据采集层：该层采集被监控对
象层的数据，并将该数据上传到核心处理
层。事件在数据采集层进行过滤、标准化
和归并。
3．核心处理层（数据管理层）：在安
全管理系统中核心处理层实现对安全数据
的高层次深加工处理并负责用户相关功能
的核心业务逻辑。核心层主要完成的任务
包括：运行监测、业务管理、安全分析、
策略管理、风险管理、脆弱性管理、事件
管理、仪表管理、关联分析、安全对象管
理、报表管理、用户管理、系统维护。
4．集中展示层（数据呈现层）：集
中展示层主要负责完成与用户之间的交
互，达到安全预警和事件监控、安全运行
监控、协同工作处理、安全知识培训、综
合分析的统一展示，是综合安管平台与各
类安全管理人员交互的窗口。
四．平台功能设计
智能安全监管平台具体可以分为三大
组件：中心监控服务器、代理服务器和数据
库服务器。代理服务器负责在县级融媒体中
心的业务网络中采集全网安全事件，预处理
（对原始安全事件进行收集、过滤、归并等
操作）后发送给服务器；中心监控服务器负
30
责对预处理后的安全事件进行集中分析、响
应、可视化输出；数据库服务器则负责集中
存储预处理后的安全事件。
1.网络管理
智能安全监管平台能够通过互联网或
专网实现对各区县融媒体中心网络中的安
全设备进行综合管理与监控。能够对整个
监控网络中的区县节点进行拓扑管理；设
置各区县的告警门限，管理网络告警和事
件，以及监测周期设置，链路流量、颜色
设置等；以及包括根据设备物理位置构建
的物理视图和根据网络结构构建的网络视
图管理等。
2.监管平台展示首页动态配置
智能安全监管平台提供了首页动态配
置功能，不同的角色可以配置不同的首页
来展示不同的主题。首页中的每个主题都
可以动态配置样式和异步刷新时间，每个
主题都具有拖拽，最大化，最小化，还原
功能。系统操作员的首页包含以下主题：
全局风险趋势、安全域风险趋势、风险安
监控等。
3.脆弱性管理
智能安全监管平台可以对各区县融
媒体平台中的相应安全设备进行脆弱性监
视，方便用户随时掌握各安全对象的名
称、IP、机密性、可用性、完整性及脆弱
性等参数信息。
具有第三方漏洞扫描服务的管理接
口，以便对相应安全对象进行脆弱性收集。
管理员可以将第三方的漏洞扫描报告导入智
能安全监管平台，从而由平台进行解析处
理，最后得出相应安全对象的脆弱度。
4.资源监控管理
智能安全监管平台支持对网络设
备、服务器操作系统、数据库等IT基础设
施及虚拟化的监控管理，同时从点到面集
中7×24小时的管理整个I T系统，并且监
控管理具备很强的可扩展能力，方便进行
功能扩展和规模扩展；系统的易用性强，
方便管理人员进行日常运维工作，有效减
轻运维压力。监控管理提供对IT环境的性
能监控及分析、故障监控、故障分析及定
位、网络配置文件、资源巡检的管理。
管理的主机性能数据包括C P U利用
率、磁盘容量、系统内存（物理使用内存
及缓存）使用情况、磁盘利用率、文件系
统、关键进程、软硬件资源信息等，针对
服务器相关的性能指标能够按照实际情况
设定不同级别的性能阈值。
5.事件管理
智能安全监管平台通过多种方式采集
各区县融媒体中心业务网络中各类安全事
件，对采集到的事件执行标准化、过滤、
归并等事件处理过程，并根据预先定义的
分类规则对事件进行归纳分类，同时存储
到事件数据库中进行数据保护。
支持主要的日志收集方式包括：
syslog、snmp trap、文件、数据库。系
统提供了安全事件的实时监控功能，全面
