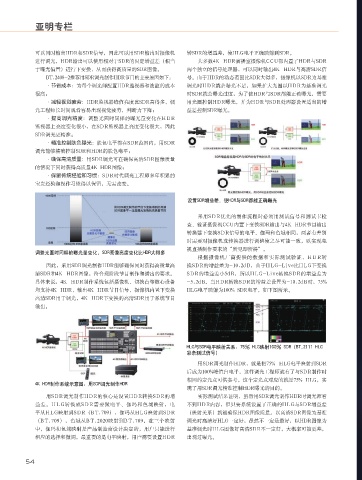

亚明专栏
可以同时输出HDR和SDR信号，因此可以用SDR输出对摄像机
进行调光，HDR输出可以使用相对于SDR的固定增益差（相当
于曝光偏置）进行下变换，从而获得高质量的SDR图像。
BT.2408-2推荐用SDR调光制作HDR节目的主要原因如下：
·节省成本：为每个调光师配置HDR监视器和波监的成本
很高；
·减轻视觉疲劳：HDR监视器峰值亮度比SDR高得多，调
光工程师长时间观看容易出现视觉疲劳，判断力下降；
·提高调光精度：调整光圈时同样的曝光量变化在H D R
监视器上亮度变化很小，在SDR监视器上亮度变化很大，因此
SDR调光更精准；
·精准控制肤色曝光：肤色电平都在SDR范围内，用SDR
调光能够精确控制SDR和HDR的肤色电平；
·确保高清质量：用SDR调光可在确保高清SDR图像质量
的情况下同时获得高质量4K HDR图像；
·保留传统经验和习惯：SDR时代调光工程师多年积累的
宝贵经验和操作习惯得以保留，无需改变。
调整光圈时同样的曝光量变化，SDR图像亮度变化比HDR大得多
因此，采用SDR调光制作HDR能够确保同时获得高质量高
清SDR和4K HDR图像，符合现阶段节目制作和播出的要求。
具体来说，4K HDR制作系统包括摄像机、切换台等核心设备
均支持4K HDR，输出4K HDR节目信号，摄像机内置下变换
高清SDR用于调光，4K HDR下变换的高清SDR用于系统节目
输出。
4K HDR制作系统示意图：用SDR调光制作HDR
用S D R调光制作H D R的核心是设置H D R转换S D R的增
益差。H L G转换成S D R需要做电平、伽玛和色域映射，电
平从HLG映射到SDR（BT.709），伽玛从HLG映射到SDR
（B T.709），色域从B T.2020映射到B T.709。在三个映射
中，伽玛和色域映射是产品制造商设计决定的，用户只能进行
相应的选择和微调，最重要的是电平映射，用户需要设置HDR
54
转SDR的增益差，使HLG电平正确映射到SDR。
大多数4K HDR演播室摄像机CCU都内置了HDR与SDR
两个独立的信号处理器，可以同时输出4K HDR与高清SDR信
号。由于HDR的动态范围比SDR大得多，摄像机以SDR为基准
调光时HDR就会曝光不足，如果扩大光圈以HDR为基准调光
时SDR就会曝光过度，为了使HDR与SDR都能正确曝光，需要
用光圈控制HDR曝光，并为HDR与SDR处理器设置适当的增
益差控制SDR曝光。
设置SDR增益差，使HDR与SDR都能正确曝光
采用S D R优先的制作流程时必须用测试信号和测试卡检
查、验证摄像机CCU内置下变换SDR输出与4K HDR节目输出
转换器下变换SDR信号的电平、伽玛和色域相同，两者有差别
时需要对摄像机或转换器进行调整使之尽可能一致，以实现电
视直播制作要求的“所见即所得”。
根据摄像机厂商提供的数据和实际测试验证，H D R转
换SDR的增益差为-10.2dB，由于HLG-Live比HLG下变换
SDR的增益差小5dB，所以HLG-Live转换SDR的增益差为
-5.2dB。当HDR转换SDR的增益差设置为-10.2dB时，75%
HLG电平映射为100% SDR电平，如下图所示。
HLG与SDR电平映射关系：75% HLG映射100% SDR（BT.2111 HLG
彩条测试信号）
用SDR调光制作HDR，就是把75% HLG电平映射到SDR
后成为100%峰值白电平，这样调光工程师就有了与SDR制作时
相同的定光点可供参考，这个定光点对应的就是75% HLG，实
现了用SDR调光精准控制HDR曝光的目的。
实际测试结果证明，虽然用SDR调光制作HDR时调光师看
不到HDR内容，但只要系统设置了正确的HLG与SDR增益差
（映射关系）就能确保HDR图像质量。以高清SDR图像为基准
调光时高清好HLG一定好，虽然不一定是最好，以HDR图像为
基准调光时HLG图像好高清SDR不一定好，大概率可能更差，
出现过曝光。
