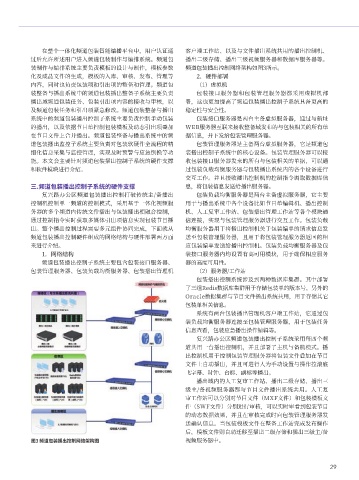

在整个一体化频道包装智能编播平台中，用户认证通
过后允许所述用户进入频道包装制作与编排系统。频道包
装制作与编排系统主要负责模板的设计与制作，模板参数
化及成品文件的生成，模板的入库、审核、发布、管理等
内容，同时也负责包装项和引出项的整备和管理。频道包
装整备与播出系统中的频道包装播出整备子系统主要负责
播出域频道包装任务、包装引出项内容的接收与审核，以
及频道包装任务和引出项紧急修改。频道包装整备与播出
系统中的频道包装播出控制子系统主要负责控制手动包装
的播出，以及依据节目单控制包装模板及动态引出项叠加
在节目文件上合并播出。频道包装整备与播出系统中的频
道包装播出监控子系统主要负责对包装软硬件全流程的精
细化信息采集与监控管理，实现及时预警与应急倒换等功
能。本文会主要针对频道包装播出控制子系统的硬件支撑
和软件模块进行介绍。
三.频道包装播出控制子系统的硬件支撑
复兴路办公区频道包装播出控制打破传统主/备播出
控制机控制单一频道的控制模式，采用基于一体化视频服
务器的多个频道内传统文件播出与包装播出相融合控制，
通过控制指令实时获取多媒体引出项信息实现包装节目播
出。整个播出控制过程需要多元组件协同完成，下面就从
频道包装播出控制硬件组成的网络结构与硬件部署两方面
来进行介绍。
1．网络结构
频道包装播出控制子系统主要包含包装接口服务器、
包装管理服务器、包装负载均衡服务器、包装播出管理机
图3 频道包装播出控制网络架构图
客户端工作站、以及与文件播出系统共用的播出控制机、
播出二级存储、播出三级视频服务器和数据库服务器等。
频道包装播出控制网络架构如图3所示。
2．硬件部署
（1）虚拟机
包装接口服务器和包装管理服务器都采用虚拟机部
署，这也更加提高了频道包装播出控制子系统具备更高的
稳定性与安全性。
包装接口服务器是两台主备虚拟服务器，通过与新址
WEB服务器互联来接收整备域发布的与包装相关的所有单
据信息，并下发给包装管理服务器。
包装管理服务器是主备两台虚拟服务器，它是频道包
装播出控制子系统中的核心设备。包装管理服务器可以接
收包装接口服务器发来的所有与包装相关的单据，可以通
过包装负载均衡服务器与包装播出系统内的各个设备进行
交互工作。并且接收播出控制机的控制指令调取数据库信
息，将包装信息发送给播出服务器。
包装负载均衡服务器是两台主备虚拟服务器，它主要
用于与播出系统中各个设备比如节目单编辑机、播出控制
机、人工复审工作站、包装播出管理工作站等各个模块通
信连接，实现与包装管理服务器进行交互工作。包装负载
均衡服务器用于将播出控制机关于包装编单的请求信息发
送至包装管理服务器，且用于将包装管理服务器返回的相
应包装编单发送给播出控制机。包装负载均衡服务器及包
装接口服务器内均设置有高可用模块，用于确保相应服务
器的高度可用性。
（2）服务器/工作站
包装播出控制系统涉及到两种数据库集群。其中部署
了三组Redis数据库集群用于存储包装单的版本号，另外的
Oracle数据集群与节目文件播出系统共用，用于存储其它
包装单相关信息。
系统有两台包装播出管理机客户端工作站，它通过包
装负载均衡服务器连接至包装管理服务器，用于包装任务
信息查看，包装应急播出操作编辑等。
复兴路办公区频道包装播出控制子系统采用每四个频
道共用一台播出控制机，并且部署了主机与备机模式。播
出控制机用于控制包装管理服务器将包装文件叠加在节目
文件上自动播出，并且可进行人为手动设置与操作拉滚底
飞字幕、时钟、台标、副标等播出。
播出域内的人工复审工作站、播出二级存储、播出三
级主/备视频服务器都与节目文件播出系统共用。人工复
审工作站可以分别对节目文件（MXF文件）和包装模板文
件（SWF文件）分别进行审核，可以实时审看到包装节目
的动态数据效果，并且在审核完成时向包装管理服务器发
送确认信息。当包装模板文件在整备工作站完成发布操作
后，模板文件则自动迁移至播出二级存储和播出三级主/备
视频服务器中。
