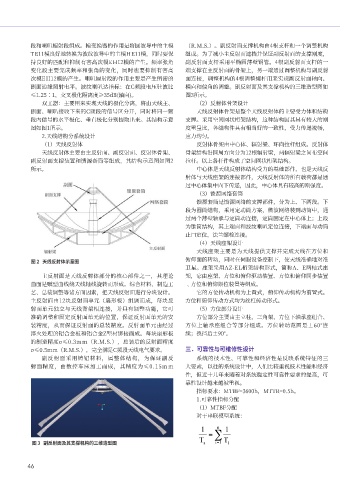

段和喇叭辐射段组成。模变换器的作用是将圆波导中的主模
TE11模良好地转换为波纹波导中的主模HE11模，同时要保
持良好的匹配和抑制有害高次模EH12模的产生。频率张角
变化段主要完成频率和张角的变化，同时也要抑制有害高
次模EH12模的产生。喇叭辐射段的作用主要是产生所需的
副面边缘照射电平。波纹喇叭达指标：在C频段电压驻波比
≤1.25∶1，交叉极化隔离度≥35dB(轴向)。
双工器：主要用来实现天线的极化分离，将由天线主、
副面、喇叭接收下来的C频段的信号区分开，同时将同一频
段内信号的水平极化、垂直极化分别提取出来。其结构示意
图如图1所示。
2.天线结构分系统设计
（1）天线反射体
天线反射体主要由主反射面、副反射面、反射体骨架、
副反射面支撑装置和馈源套筒等组成，其结构示意图如图2
所示。
图 2 天线反射体示意图
主反射面是天线反射体部分的核心部件之一，其理论
曲面是赋型曲线绕天线轴线旋转而形成。综合材料、制造工
艺、总装调整等诸方面因素，把天线反射面进行分块设计。
主反射面由12块反射面单元（扇形板）组调而成，每块反
射面单元独立与天线背架相连接，并具有调整功能，它可
准确调整和固定反射面单元的位置，保证反射面单元的安
装精度，从而保证反射面的总装精度。反射面单元由经过
淬火处理的铝合金板和铝合金Z型材铆接而成。每块扇形板
的制造精度σ≤0.3mm（R.M.S.），总装后的反射面精度
σ≤0.5mm（R.M.S.），完全满足C频段天线电气要求。
副反射面采用铸铝材料，属整体结构，为保证副反
射面精度，由数控车床加工而成，其精度为≤0.15m m
图 3 副反射面及其支撑机构的三维造型图
46
（R.M.S.）。副反射面支撑机构由4根支杆和一个调整机构
组成。为了减小主反射面遮挡并保证副反射面的支撑刚度，
副反射面支杆采用平椭圆薄壁钢管。4根副反射面支杆的一
端支撑在主反射面的骨架上，另一端通过调整机构与副反射
面连接，调整机构的4根调整螺杆用来实现副反射面轴向、
横向和偏角的调整。副反射面及其支撑机构的三维造型图如
图3所示。
（2）反射体骨架设计
天线反射体骨架是整个天线反射体的主要受力体和结构
支撑。采用空间网状桁架结构，这种结构因其具有较大的刚
度重量比，各结构件具有相当好的一致性，受力传递流畅，
应力均匀。
反射体骨架由中心体、辐射梁、环向拉杆组成。反射体
骨架结构沿圆周方向分为12根辐射梁，两辐射梁之间布空间
拉杆。以上各杆件构成了空间网状桁架结构。
中心体是天线反射体结构受力的基础部件，也是天线反
射体与天线座架的连接部件，天线反射体的所有载荷都是通
过中心体集中向下传递，因此，中心体具有较高的刚强度。
（3）馈源网络套筒
馈源套筒是馈源网络的支撑部件，分为上、下两段。下
段为圆筒结构，采用定动筒方案，微波网络装到动筒中，通
过两个薄壁轴承与定筒动连接，定筒固定在中心体上；上段
为锥筒结构，其上端面和波纹喇叭定位连接，下端面与动筒
止口定位，法兰螺栓连接。
（4）天线座架设计
天线座架主要是为天线提供支撑并完成天线在方位和
俯仰面的转动，同时在伺服设备控制下，使天线准确地对准
卫星。座架采用AZ-EL桁架结构形式，简称A、E两轴式座
架，它由座架、方位和俯仰驱动装置、方位和俯仰同步装置
﹑方位和俯仰限位装置等组成。
它的方位传动机构为上置式，俯仰传动机构为前置式。
方位和俯仰传动方式均为丝杠传动形式。
（5）方位部分设计
方位部分主要由主立柱、三角架、方位下轴承座组合、
方位上轴承座组合等部分组成。方位转动范围是±60°连
续；换挡后±90°。
三．可靠性与可维修性设计
系统的技术性、可靠性和经济性是反映系统特征的三
大要素，以往的系统设计中，人们比较重视技术性能和经济
性，但近十几年来随着对系统稳定性可靠性要求的提高，可
靠性设计越来越被重视。
指标要求：MTBF=3600h，MTTR=0.5h。
1.可靠性指标分配
（1）MTBF分配
对于串联模型系统：
