技术
起系统内的各路信号路由和分配。AV 信号通过光缆
与控制室的大型矩阵切换器相连。矩阵切换器可以
配置为多个独立的虚拟矩阵系统，每个虚拟的子矩
阵系统可实现本房间内的信号路由。在中央控制室
则可监控整个系统的信号和控制路由，大大方便了
系统维护和升级。还可根据实际的需求，灵活地进
行重新配置，以满足多种需求。

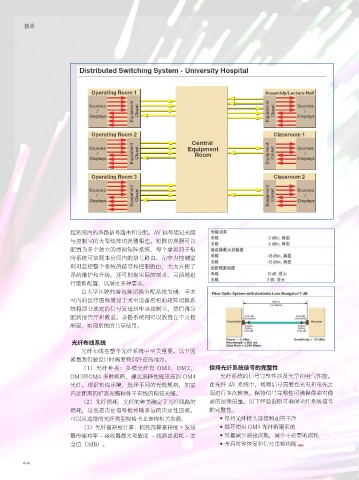

以大学医院的音视频切换分配系统为例：手术
室内的医疗图像通过手术室设备机柜的矩阵切换系
统将部分选定的信号发送到中央控制室，然后再分
配到报告厅和教室。录播系统则可以放置在中央控
制室，实现系统的共享使用。
光纤布线系统
光纤布线在整个光纤系统中至关重要。以下因
素是我们做设计时需要特别注意的地方。
（1）光纤种类：多模光纤有 OM1、OM2、 保持光纤系统信号的完整性
OM3和OM4 多种规格，建议选择性能更高的 OM4 光纤系统的信号完整性涉及光学和电气性能。
光纤。根据布线环境，选择不同的光缆规格，如室 在光纤 AV 系统中，视频信号需要在光电和电光之
内近距离的护套光缆和骨干布线的铠装光缆。 间进行多次转换。保持信号完整性可确保像素对像
（2）光纤损耗：光纤的种类确定了光纤线路的 素的图像质量。以下经验准则可确保光纤系统信号
损耗，这也是决定信号能传输多远的决定性因素。 的完整性。
可以从选择的光纤类型规格书上查询相关参数。 ● 保持光纤接头连接断面的干净
（3）光纤富裕度计算：损耗预算富裕度 = 发送 ● 推荐使用 OM4 光纤新建系统
器传输功率 – 接收器最大灵敏度 – 线路总损耗 – 安 ● 尽量减少端接次数，减少不必要的损耗
全值（3dB）。 ● 开启时钟恢复和信号重整功能
