切换台的每一个输入输出端口都支持
用户编程定义的上变换或下变换，并
支持4K、高清、标清视频混合切换；
配备一台Platinum MX多码流数字
矩阵，最大支持128*128（实际使用
72*64）承担着信号自由调配，多通道
录像机和慢动作信号源的选择，同时
满足技术区、导演区、音频区的自由
调度；本系统设计为纯高清内核，因
高清和标清两种信号的输入、输出，
采用4台Imagine X100处理信号格式。

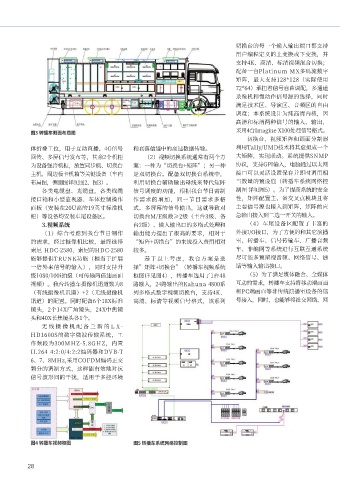

图3 转播车侧面布局图
切换台、视频矩阵和画面分割器
体折叠工位，用于互动直播、4G信号 和衰落信道中的高速数据传输。 利用Tally/UMD技术将其虚拟成一个
回传、多屏信号发布等，其余2个机柜 （2）视频切换系统通常有两个方 大矩阵，实现联动。系统提供SNMP
为设备强冷机柜，放置同步机、切换台 案：一种为“切换台+矩阵”；另一种 协议，支持GPI输入，电脑通过以太网
主机、周边板卡机箱等关键设备（车内 是双切换台。配备双切换台系统中， 接口可以灵活设置保存并即时调用相
布局图，侧面图详见图2、图3）。 利用切换台辅助输出母线来替代矩阵 当数量的预设值（转播车系统网络控
各类电缆盘、光缆盘，各类线缆 信号调度的功能，根据我台节目需制 制图 详见图5）。为了提高系统的安全
接口箱和小型监视器、车体控制操作 作需求的增加，同一节目需求多格 性，矩阵配置主、备交叉点模块且将
面板（安装在20U高的19英寸标准机 式、多屏幕的信号输出，这就导致对 主要信号源也接入到矩阵，矩阵的应
柜）等设备均安装车尾设备区。 切换台M/E级数≥2级（主台3级、备 急输出接入到二选一开关的输入。
3.视频系统 台2级）、输入输出口的多格式处理和 （4）车尾设备区配置了丰富的
（1）综合考虑到我台节目制作 输出能力提出了很高的要求，相对于 外接I/O接口，为了方便的和其它演播
的需求，经过摄像机比较，最终选择 “矩阵+切换台”的来说投入费用相对 室、转播车、信号传输车、广播音频
索尼 HDC-2580，索尼的HDC-2580 较多。 车、非编网等系统进行互联互通系统
能够提供TRUNK功能（相当于扩展 基于以上考虑，我台方案是选 尽可能多预留视音频、网络信号、通
一倍外来信号的输入），同时支持升 择”矩阵+切换台”（转播车视频系统 话等输入输出接口。
级1080/100i拍摄（可传输两倍速画面 框图详见图4），转播车选用了1台48 （5）为了满足媒体融合、全媒体
视频）。我台转播车摄像机迅道数为8 路输入，24路输出的Kahuna 4800系 互动的需求，转播车支持将移动端画面
（有线摄像机讯道）+2（无线摄像机 列多格式数字视频切换台，支持4K、 和PC端画面等非传统演播室设备的信
讯道）的配置。同时配备6个18X标准 高清、标清等视频信号格式，该系列 号接入，同时，也能够将社交网络、网
镜头，2个14X广角镜头，24X中焦镜
头和40X长焦镜头各1个。
无线摄像机配备兰新的L X -
HD1600S的数字微波传输系统，工
作频段为300MHZ-5.8GHZ，内置
H.264 4:2:0/4:2:2编码器和DVB-T
6、7、8MHz,采用COFDM编码正交
频分的调制方式，这样能有效地对抗
信号波形间的干扰，适用于多径环境

图4 转播车视频框图 图5 转播车系统网络控制图
