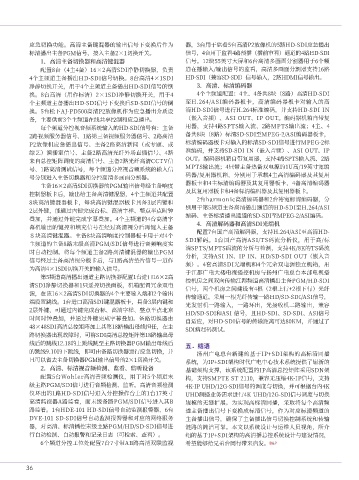

应急切换功能。高清主备键混器的输出信号下变换后作为
标清播出主备PGM信号，接入主备2×1切换开关。
1．高清主备切换器和高清键混器
配置8台（4主4备）16×2高清SDI净静切换器，负责
4个主频道主备播出HD-SDI信号切换。8台高清4×1SDI
净静切换开关，用于4个主频道主备播出HD-SDI信号的倒
换。8台高清（用作标清）2×1SDI净静切换开关，用于4
个主频道主备播出HD-SDI信号下变换后SD-SDI信号的倒
换。5台松下AJ-PD500高清P2放像机作为应急播出介质设
备，主要供前3个主频道在线共享控制和应急播出。
每个频道分控视音频系统输入的HD-SDI信号有：主备
2路视频服务器信号、1路第三备视频服务器信号、2路高清
P2放像机应急播出信号、主备2路高清新闻（或专题、或
综艺）演播室信号、主备2路高清光纤外场直播信号、4路
来自总控矩阵调度的高清信号、主备2路光纤高清CCTV信
号、1路高清测试信号，每个频道分控视音频系统的输入信
号分别进入主备切换器和分控高清多画面分割器。
主备16×2高清SDI切换器的PGM输出信号经主备响度
控制器板卡后，输出给主备高清键混器，4个主频道共配置
8块高清键混器板卡，每块高清键混器板卡具备3层内键和
2层外键，能通过内键完成台标、高清字样、整点半点时钟
叠加，并通过外键完成字幕叠加。4个主频道的4台高清字
幕机输出的键控和填充信号在经过高清视分后再键入主备
８块高清键混器。主备8块高清响度控制器板卡用于对4个
主频道的主备8路末级高清PGM/SDI信号进行音频响度实
时自动控制。将每个频道主备2路高清键混器的输出PGM
信号经过主备高清视分板卡后，与1路高清垫片信号一道作
为高清4×1SDI切换开关的输入信号。
第5频道高清播出通道主路切换器配置1台进口16×2高
清SDI净静切换器和1只遥控切换面板，机箱配置冗余双电
源，在该16×2高清SDI切换器的4个主要输入端和2个输出
端设置跳线。1台进口高清SDI键混器板卡，具备3层内键和
2层外键，可通过内键完成台标、高清字样、整点半点北京
时间时钟叠加，并通过外键完成字幕叠加。备路切换器由
48×48SDI高清总控矩阵加上其第18路输出母线担任，在主
路切换器出现故障时，可将SDI高清总控矩阵第18路输出母
线后的跳线12.18的上跳线跳至主路切换器PGM输出母线后
的跳线9.10的下跳线，即可由备路切换器进行应急切换，并
且可以省去主备切换器PGM输出信号的2×1切换开关。
2．高清、标清视音频检测、监看、监听设备
配置5台Wohler高清音频检测仪，用于对5个频道末
级主路PGM/SDI信号进行音频检测、监听。高清音频检测
仪环出的1路HD-SDI信号进入分控操作台上的1台17英寸
高清监视器A路监看，而末级备路PGM/SDI信号进入其B
路监看。1台HDE-101 HD-SDI信号自动监测报警器、6台
DVE-101 SD-SDI信号自动监测报警器和对应的网络服务
器，对高清、标清播控末级主路PGM/HD/SD-SDI信号进
行自动检测、自动报警和记录日志（可检索、查看）。
6个频道分控工位处配置7台7寸带AB路高清双联监视
36
器，3台用于监看5台高清P2放像机的5路HD-SDI应急播出
信号，4台用于监看4路预播（播前审看）通道的4路HD-SDI
信号。12块55英寸大屏和6台高清多画面分割器用于6个频
道在播输入/输出信号的监看，高清多画面分割器支持16路
HD-SDI（兼容SD-SDI）信号输入，2路HDMI信号输出。
3．高清、标清编码器
4个主频道配置：4主、4备共8块（8路）高清HD-SDI
至H.264/ASI编码器板卡，高清编码器板卡对输入的高
清HD-SDI信号进行H.264标准编码，并支持HD-SDI IN
（嵌入音频）、ASI OUT、IP OUT。编码器机箱自带复
用器，支持4路SPTS输入流、2路MPTS输出流；4主、4
备共8块（8路）标清SD-SDI至MPEG-2/ASI编码器板卡，
标清编码器板卡对输入的标清SD-SDI信号进行MPEG-2标
准编码，并支持SD-SDI IN（嵌入音频）、ASI OUT、IP
OUT。编码器机箱自带复用器，支持4路SPTS输入流、2路
MPTS输出流；4只带主备热备双电源的1U高/19英寸宽编
码器/复用器机箱，分别用于承载4主高清编码器及其复用
器板卡和4主标清编码器及其复用器板卡、4备高清编码器
及其复用器板卡和4备标清编码器及其复用器板卡。
2台harmonic高清编码器和2台裕宽标清编码器，分
别用于第5频道主备高清播出通道的HD-SDI至H.264/ASI
编码、主备标清播出通道的SD-SDI至MPEG-2/ASI编码。
4．高清解码器和高清SDI光端机
配置7台国产高清解码器，支持H.264/ASI至高清HD-
SDI解码。1台国产高清ASI/TS码流分析仪，用于高/标
清SPTS/MPTS码流的分析与检测，支持4K/8K的TS码流
分析，支持ASI IN、IP IN、HD/SD-SDI OUT（嵌入音
频）。4套高清SDI光端机和4个冗余双电源独立机箱，用
于江都广电大楼电视播控机房与扬州广电总台本部电视播
控机房之间双向传输江都频道高清播出主备PGM/HD-SDI
信号，两个机房之间建设有4根（2根上行+2根下行）光纤
传输通道。采用一根光纤传输一路HD/SD-SDI/ASI信号，
光发射机一路输入，一路环出，光接收机二路输出，兼容
HD/SD-SDI和ASI 信号，且HD-SDI、SD-SDI、ASI信号
自适应，对HD-SDI信号的传输距离可达80KM，并通过了
SDI病理码测试。
五．结语
扬州广电总台新建的基于IP+SDI架构的高标清同播
系统，为IP+SDI架构时代广电中心技术系统提供了崭新的
基础架构支撑，该系统配置的IP高清总控矩阵采用SDN架
构，支持SMPTE ST 2110，兼容无压缩4K-IP信号，支持
4K-IP UHD/12G-SDI信号的调度与切换，并可根据台内4K
UHD制播业务需求进行4K UHD/12G-SDI信号调度与切换
规模的无缝扩展。为实现高标清同播，采取将每个高清频
道主备播出信号下变换成标清信号，作为对应标清频道的
主备播出信号，确保了主备播出信号切换控制系统和传输
链路的简洁可靠。本文以系统设计与运维人员视角，所介
绍的基于IP+SDI架构的高清播总控系统设计与建设情况，
希望能够给兄弟台同行带来启发。 B&P
