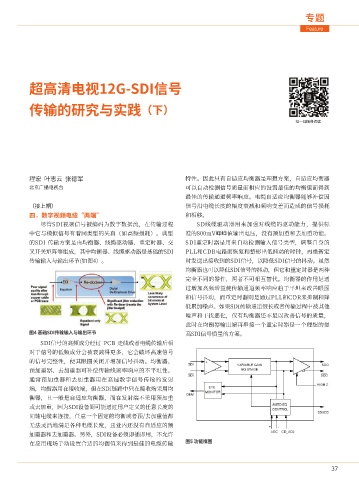

超高清电视12G-SDI信号

传输的研究与实践（下）

扫一扫随身阅读

程宏 叶志云 张德军 特性。因此只有自适应均衡器是理想方案，自适应均衡器
北京广播电视台 可以自动检测信号质量而相应的设置最佳的均衡值而得到
最佳的传输通道频率响应。电缆自适应均衡器能够补偿因
（接上期） 信号沿电缆长度的幅度衰减和频响变差而造成的信号损耗
四．数字视频电缆“两端” 和相移。
尽管SDI视频信号被编码为数字数据流，在传输过程 SD线缆驱动器用来加强对线缆的驱动能力，提供标
中它与模拟信号有着同类型的失真（如高频损耗）。典型 准的800mV峰峰值输出电压，没有预加重和去加重功能。
的SDI 传输方案是由均衡器、线缆驱动器、重定时器、交 SDI重定时器是用来自动检测输入信号类型，调整自身的
叉开关矩阵等组成，其中均衡器、线缆驱动器是基础的SDI PLL和CDR电路而恢复和整形出低抖动的时钟，再重新定
传输输入与输出环节(如图4）。 时发送出接收到的SDI信号，以降低SDI信号的抖动。虽然
均衡器也可以降低SDI信号的抖动，但它和重定时器是两种
完全不同的器件，两者不可相互替代。均衡器的作用是通
过增加高频增益使传输通道频率响应趋于平坦来改善眼图
和信号抖动，而重定时器则是通过PLL和CDR来抑制和降
低累加噪声。如果SDI传输通道很长或者传输过程中被其他
噪声和干扰恶化，仅有均衡器还不足以改善信号的质量，
此时在均衡器输出端再串接一个重定时器是一个理想的提
图4 基础SDI传输输入与输出环节 高SDI信号质量的方案。
SDI信号的高频成分经过 PCB 走线或者电缆传输后相
对于信号的低频成分会被衰减得更多，它会破坏高速信号
的信号完整性，使其眼图关闭并增加信号抖动。均衡器、
预加重器、去加重器可补偿传输线频率响应的不平坦性。
通常预加重器和去加重器用在高速数字信号传输的发射
端，均衡器用在接收端，但在SDI链路中只在接收端采用均
衡器，且一般是自适应均衡器，而在发射端不采用预加重
或去加重，因为SDI设备间可能通过用户定义的任意长度的
同轴电缆来连接，任意一个固定的均衡或者预/去加重值都
无法灵活地满足各种电缆长度，且业内还没有自适应的预
加重器和去加重器。另外，SDI设备必须即插即用，不允许
图5 功能框图
在应用现场手动设置合适的均衡值来得到最佳的电缆传输
