进行充分研究，比如8K播出中4通道4K同步播出时输入输
出信号的对齐问题；服务器对系统PTP环境要求较高等问
题。视频服务器的健壮性和IP信号传输的稳定性，是未来
8K全IP化要面对的挑战。
3. IP技术于监看系统链路的应用
信号级监看此次采用IP多画面设计，单台信号转化单
元在HD-MV模式下，使用32路高清无压缩IP信号输入，
2路display大屏输出。信号转化单元与2台IP信号调度核
心交换机相互联通，将采用的2110标准无压缩1.5G高清信
号，通过配置相应组播地址以及display的布局进行画面分
割、上屏监看。

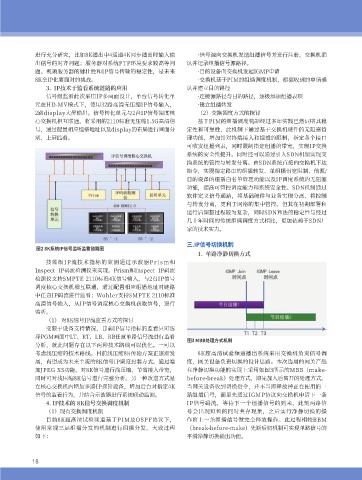

图2 8K系统IP信号监听监看链路图
技监级I P流技术指标的监测通过示波器P r i s m和
Inspect IP码流检测仪来实现。Prism和Inspect IP码流
检测仪支持SMPTE 2110标准4K信号输入，与2台IP信号
调度核心交换机相互联通，通过配置相应组播地址对链路
中任意IP码流进行监看；Wohler支持SMPTE 2110标准
高清信号输入，从IP信号调度核心交换机获取信号，进行
监听。
（1） 对8K信号IP流监看方式的探讨
受限于设备支持情况，目前IP信号指标的监看只可选
择PGM画面中LT、RT、LB、RB任意单路信号流进行监看
分析，就此问题存在以下两种技术路线可以优化。一可以
考虑浅压缩的技术路线。目前浅压缩8K传输方案正逐渐发
展，有望成为未来主流的8K信号IP调度封装方式。通过增
加JPEG XS功能，对8K信号进行浅压缩，节省接入带宽，
同时可对浅压缩8K信号进行完整分析。另一种改进方式是
在核心交换机内增加多路IP探针设备，增加后台对指定4K
信号的监看行为，并结合示波器进行系统联动监测。
4. IP技术的 8K信号交换调度机制
（1）现有交换调度机制
目前8K超高清试验频道基于PIM及OSPF协议下，
使用常规三层组播分发的机制进行组播分发，大致过程
如下：
18
·信号源向交换机发送组播信号并进行注册，交换机确
认并记录组播信号源路径。
·目的设备向交换机发起IGMP申请
·交换机基于PIM的组播调度机制，根据收到的申请确
认并建立目的路径
·连接源路径与目的路径，逐级添加组播表项
·建立组播转发
（2）交换调度方式的探讨
基于PIM的组播调度机制经过多年实践已然证明其稳
定性和可靠性，此机制下通过基于交换机硬件的无阻塞管
理功能，增加针对终端接入和组播的限制，指定各个接口
可收发组播列表，同时限制指定组播的带宽，实现IP交换
系统的安全性提升。同时还可以通过引入SDN机制实现交
换系统的管控与转发分离。由SDN系统直接向交换机下达
指令，实现指定路由的组播转发、单组播带宽限制、信源/
目的设备的组播白名单管理功能以及IP调度系统的无阻塞
功能，提高可管控调度能力和系统安全性。SDN机制通过
软件定义信号通路，将基础硬件与业务实现分离、将控制
与转发分离，更利于网络的集中管控。但其在初期部署和
运行后调整过程较为复杂，同时SDN算法的稳定性与经过
几十年时间的传统组播调度方式相比，更加依赖于SDN厂
家的技术实力。
三.IP信号切换机制
1. 单路净静切换方式
图3 MBB处理方式机制
8K超高清试验频道播出系统采用交换机负责信号调
度，网关设备负责切换的设计思路。本次选用的网关产品
在净静切换功能的实现上采用如图3所示的MBB（make-
before-break）处理方式，即先加入后离开的处理方式。
当网关设备收到切换指令，并不当即释放掉正在使用的一
路组播信号，而是先通过IGMP协议向交换机申请下一条
IP信号码流，等待下一个组播信号的到来，此刻两路信
号会出现短暂的同时共存现象，之后实行净静切换的操
作将上一条组播信号做完全释放操作。此过程相较BBM
（break-before-make）先断后切机制可实现单路信号的
平滑净静切换输出功能。
