4K·8K

超高清

TOC与转播车视频级联信号：30路左右 二．东京奥运会4K转播需求
1.东京奥运制作标准
采用全4KHDR核心制作，高清播出信号通过
4KHDRPGM信号下变换获得。前端转播系统要全部
采用4KHDR内核制作，转播系统将分别输出4KHDR
公共信号及其下变换获得高清SDR公共信号，高清信
号配合5.1环绕声播出、4KHDR信号配合5.1.4全景声
播出。

转播车与OMEGA TIMING的信号连接：10路

RF 与转播车的信号连接：10路

TOC与音频的链路：数字4进10出+模拟12路

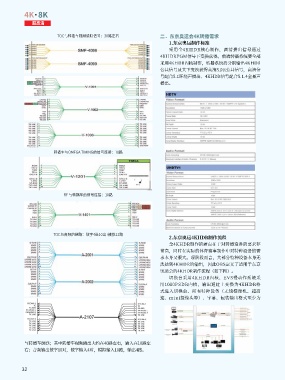

2.东京奥运4KHDR制作流程
全4KHDR制作的痛点在于对转播设备的要求非
常高，同时在实际的体育赛事制作中对特种设备的需
求本身又很大。现阶段而言，大部分特种设备本身无
法达到4KHDR的输出，因此OBS定义了适用于东京
奥运会的4KHDR制作流程（如下图）。
切换台采用4KHDR内核、EVS慢动作系统采
用1080PSDR内核，输出通过上变换为4KHDR格
式进入切换台、所有特种设备（无线摄像机、超高
速、mini摄像头等）、字幕、包装输出格式至少为

与转播车级联；其中转播车视频输出大约在40路左右，输入在10路左
右；音频输出数字10对，数字输入4对，模拟输入10路，输出4路。

32
