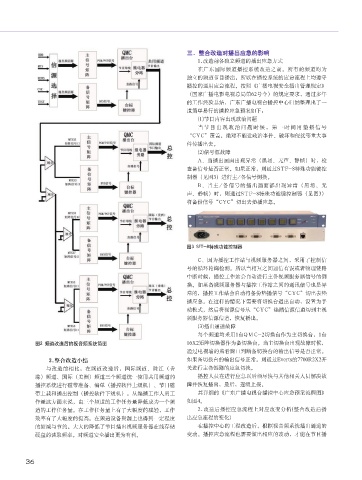

Page 36 - BP_201905

三．整合改造对播出应急的影响
1.改造前各独立频道的播出应急方式
在广东国际频道播控系统改造之前。所有的频道均为
独立的频道节目播出。所以在播控系统的应急流程上均遵守
播控的通用应急流程。按照《广播电视安全播出管理规定》
（国家广播电影电视总局第62号令）的规定要求，通过多年
的工作经验总结，广东广播电视台播控中心归纳整理出了一
道简单易行的播控应急预案如下:
(1)节目内容出现政治问题
当节目出现政治问题时候，第一时间用垫播信号
“CYC”覆盖。绝对不能让政治事件、破坏和侵扰等重大事
件传播出去。
(2)信号源故障
A、当播出画面出现异常（黑场、无声、静帧）时，检
查备信号是否正常。如果正常，则通过STF-8特殊功能键控
制器（见图3）进行主/备信号倒换。
B、当主/备信号的播出画面都出现异常（黑场、无
声、静帧）时，则通过STF-8特殊功能键控制器（见图3）
将备份信号“CYC”切出去垫播应急。

图3 SFT-8特殊功能控制器
C、因为播控工作站与视频服务器之间，采用了控制信
号的循环轮询检测。所以当相互之间通信有误或者物理链路
中断时候，播控工作站会自动进行主备视频服务器信号的倒
换。如果备视频服务器与播控工作站之间的通讯信号也是异
常的，播控工作站会自动将备份垫播信号“CYC”切出去垫
播应急。在这样的情况下需要将切换台退出自动，设置为手
动模式，然后将视源信号从“CYC”垫播信源信道切到主视
频服务器信源信道，恢复播出。
(3)播出通道故障
每个频道均采用1台QMC-2切换台作为主切换台，1台
图2 频道改造后的视音频系统简图 16X2矩阵切换器作为备切换台。当主切换台出现故障时候，
通过电视墙的监看窗口判断备切换台的输出信号是否正常。
3.整合改造小结 如果备切换台的输出信号正常。则通过Everts的7700R2X2开
与改造前相比，在频道改造后，国际频道、珠江（香 关进行主备链路的应急切换。
港）频道、国际（美洲）频道三个频道统一使用共用频道的 播控人员在进行应急以后须尽快与其他相关人员解决故
播控系统进行磁带准备、编单（播控软件上级机）、节目磁 障并恢复播出，最后，逐级上报。
带上载和播出控制（播控软件下级机）。从编播工作人员工 其详细的《广东广播电视台播控中心应急预案流程图》
作量这方面来说，由三个频道的工作任务量降低成为一个频 如图4。
道的工作任务量。在工作任务量上有了大幅度的减轻，工作 2.改造后播控应急流程上对应改变分析(整合改造后播
效率有了大幅度的提高。在频道设备资源上也得到一定程度 出应急流程的变化)
的缩减与节约。大大的降低了节目播出视频服务器在线存储 在播控中心的工程改造后，根据视音频系统播出通道的
硬盘的读取频率。对频道安全播出更为有利。 变动。播控应急流程也需要做出相应的改动，才能在节目播
