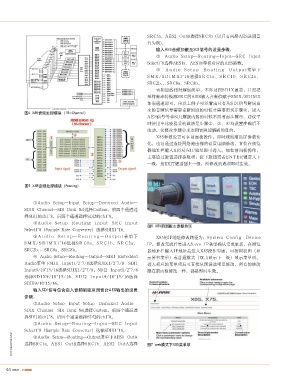

SRC5a、AES2 OutB选择SRC5b（以只有两路AES送调音
台为例)。
输入AES音频加嵌至SDI信号的设置步骤：
② Audio Setup—Routing—Input—SRC Input
Select1~8选择AES1a、AES1b等相对应的AES路数。
③ Audio Setup—Routing—Output菜单下
S M X/S D I M X1~16选择S R C1a、S R C1b、S R C2a、
SRC2b...SRC8a、SRC8b。
音频加嵌相对解嵌简单，不涉及到SDIX通道，只需把
采样频率转换器SRC的AES输入音频值赋予SMX/SDIMX
加嵌通道即可。由以上例子可以看出只有从SDI信号解嵌出
来的音频信号需要重新加嵌的时候才需要用到步骤④，嵌入
图4 X85音频处理模块（16-Channel）
AES信号等非SDI解嵌内容的时候不需考虑步骤④。建议平
时使用中比较稳妥的做法是步骤①、③、④均设置准确后不
改动，仅修改步骤②来达到音频加解嵌的目的。
X85参数设置可在前面板操作，即时观察液晶屏参数变
化，也可通过连接网络路由器的设置电脑修改，直接在浏览
器地址栏键入X85对应IP地址即可进入。如在前面板操作，
主要通过旋钮选择参数项，按下旋钮或者ENTER键进入下
一级，按EXIT键退回上一级，所修改的选项即时生效。

图5 X85音频处理模块（Routing）

①Audio Setup—Input Setup—Demuxed Audio—
SDIX Channel—SDI Dmx Sel选择Custom，前四个通道选
择SDI1的ch1~8，后四个通道选择SDI2的ch1~8。
②Audio Setup—Routing—Input—SRC Input
图6 X85前面板主要操作区
Select1~8（Sample Rate Converter）选择SDIX1~16。
③Audio Setup—Routing—Output菜单下 X85的IP地址修改路径为：System Config—Device
S M X/S D I M X1~16选择S R C1a、S R C1b、S R C2a、 IP，修改完成后要进入Save IP菜单确认完成更新。在浏览
SRC2b...SRC8a、SRC8b。 器地址栏键入IP地址后进入X85操作界面，可按树状图（显
④ Audio Setup—Routing—Output—SDI1 Embedded 示所有菜单）或普通模式（双击显示下一级）显示菜单项。
Audio菜单下SDI1 Input1/2~7/8选择SDIX1/2~7/8、SDI1 进入相应的菜单项后可直接从预设选项里修改，所有的修改
Input9/10~15/16选择SDIX1/2~7/8，SDI2 Input1/2~7/8 跟在前面板修改一样，都是即时生效。
选择S D I X9/10~15/16、S D I2 I n p u t9/10~15/16选择
SDIX9/10~15/16。
输入SDI信号包含嵌入音频解嵌至调音台AES输出的设置
步骤：
①Audio Setup—Input Setup—Demuxed Audio—
SDIX Channel—SDI Dmx Sel选择Custom，前四个通道选
择SDI1的ch1~8，后四个通道选择SDI2的ch1~8。
②Audio Setup—Routing—Input—SRC Input
Select1~8（Sample Rate Converter）选择SDIX1~16。
③Audio Setup—Routing—Output菜单下AES1 OutA
选择SRC1a、AES1 OutB选择SRC1b、AES2 OutA选择 图7 web模式下X85菜单项
