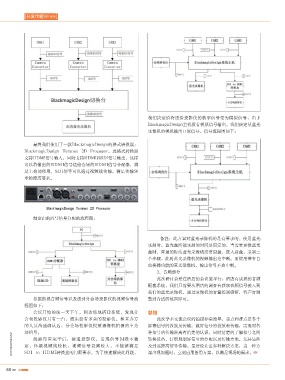

[分发传输Delivery]
我们决定给将送给投影仪的数字信号变为模拟信号，由于
BlackmagicDesign主机没有模拟信号输出，我们决定从蓝光
录像机的模拟输出口取信号。信号流程图如下：
最终我们使用了一款BlackmagicDesign的格式转换器：
BlackmagicDesign Teranex 2D Processor。此格式转换器
支持HDMI信号输入，同时支持HDMI和SDI信号输出，这样
可以将输出的HDMI信号送给会场的HDMI信号分配器，满
足主会场使用，SDI信号可以通过视频线传输，满足传输50
米的距离要求。
BlackmagicDesign Teranex 2D Processor
制定出的PPT信号分配的流程图：
备注：此方案对蓝光录像机的是有要求的。使用蓝光
录制时，蓝光盘所能录制的时间是固定的，当需要更换蓝光
盘时，普通的标清蓝光录像机需要退盘，放入新盘，录制三
个步骤，此时蓝光录像机的视频输出会中断。而使用带有自
动换碟功能的蓝光录像机，输出信号不会中断。
3、音频部分
此次研讨会是在酒店的会议室举行，酒店有成熟的音频
配套系统，我们只需要从酒店的调音台获取音频信号接入到
我们的蓝光录像机，通过录像机的音量控制旋钮，将声音调
拍摄的视音频信号以及送到分会场投影仪的视频信号流 整到合适的范围即可。
程图如下：
会议开始的前一天下午，到达场地搭建系统，发现分 总结
会场投影仪只有一台，酒店没有多余的投影仪。和主办方 此次学术交流会议的拍摄非常简单，重点和难点是各个
的人员沟通确认后，分会场投影仪投放摄像机拍摄的主会 屏幕信号的投放及传输。做好信号的投放和传输，需要对各
场信号。 种信号的传输距离有清楚的认识，同时清楚的了解信号之间
线路布置完毕后，接通投影仪，发现信号闪烁不稳 转换设备，仔细规划好信号的分配以及传输方案。尤其是涉
定，怀疑视频线较长，视频信号衰减较大，不能够满足 及到远距离信号传输，最好设计出多种解决方案，当一种方
SDI to HDMI转换盒的门限要求。为了快速解决此问题， 案出现问题时，立刻启用备用方案，以满足现场的需求。B&P
