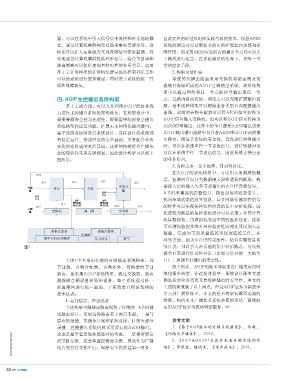

署，可以在系统中引入信号集中监控和补乐池的概 因此要应用经过长时间实践考验的技术，保留AES3
念，通过计算机集群构架处理采集的音频信号，这
样还可以扩大运算能力实现音频信号深度监测，补
乐池通过计算机集群提供补乐信号，结合节目表和
路由策略可以提供更加有针对性的补乐节目，运用
基于云计算构架的计算机集群完成监控和补乐工作
可以使系统运行更加稳定，同时便于系统的统一管
理和故障恢复。
四.AOIP主控播出系统构架
基于上述介绍，可以充分利用A O I P的技术优
点进行主控播出系统的架构设计，在构架设计中，
需要兼顾安全性与先进性，即保留传统的安全播出
系统构架和应急功能，扩展未来网络化播出接口，
基于这两点原则进行系统设计，这样设计的系统即
有稳定运行、快速应急的安全基因，又有配合业务
变化快速组成的灵活基因，这样的构架符合广播电
台的现状和未来发展规划，因此设计构架可以如下
图所示：
图1
上图1中主采用传统的音频播出系统构架，即
节目源，音频分配器，音频矩阵，切换器的节目
路由，备采用AOIP系统构架，通过交换机、路由
器级联音频设备和监控设备，整个系统通过统一
的监测网进行统一监控。下面简单介绍该架构的
技术优点：
1.运行稳定、应急迅速
上述构架主路播出路由保留了传统的 AES3播
出路由设计，采用这种路由基于两点考虑，一是与
原有的录播、直播节目制作系统对接，目前大部分
录播、直播播出系统仍然采用原有的A E S3输出，
这也是基于稳定性和低延时的考虑。二是保留原有
的节目交换、应急和监控管理手段，因此作为广播
电台的节目交换中心，保障安全仍然是第一要务，
WWW.IMASCHINA.COM
48 MAY 2017.05 B&P
系统的播出可以对新技术的应用扩展起到支撑和保
障作用，切采用AES3应急所有的播出节点均可以人
工跳线进行应急，在系统崩溃的情况下，是唯一可
靠的应急手段。
2.构架灵活扩展
系统的备播出路由采用交换机和路由器及切
换软件级联组成的A O I P音频播出系统，该系统构
架可以通过网络将任一节点的信号输出至任一节
点，且路由是双向的，理论上可以无限扩展输出通
路，基于这种构架可以根据业务类型自由配置播出
通路。前级的音频分配器可以将A E S3信号转换为
AOIP信号输入交换机，也可以将AOIP信号转换为
AES3信号输出，这样不论节目源是AES3输出还是
AOIP输出播出通路中均具备AES3和AOIP两路播
出路由，保证了系统的安全性。且在进行网络播出
时，可以在系统中任一节点取信号，进行转播时也
可以在系统中任一节点送信号，因此系统支持自由
的业务组合。
3.监控点多、集中处理、针对性补乐。
在A O I P的系统构架中，可以引入监测网的概
念，监测网可以分为数据接入层和逻辑判断层，数
据接入层的输入为各节点输出的A O I P音频信号，
A E S3采集器的告警信号，播出设备的状态信号，
机房环境状态信息等信息，基于网络传输监控信号
的特性可以实现各种监控信息的集中分析处理，因
此逻辑判断层的监控系统设计可以采用云计算计算
机集群构架，用虚拟机完成不同的监控任务，这样
可以增强监控系统本身的稳定性同时还可以加大运
算量，完成如节目质量监控等深度监控工作。在
补乐方面，因为A O I P的灵活性，结合告警信息和
节目表，可以引入补乐池的集中补乐概念，可以根
据节目表进行针对性补乐（比如可以补前一天的节
目），加强节目播出的安全性。
综上所述，AOIP的技术非常适合广播电台向网
络化播出转型，在过渡过程中，系统设计既要考虑
满足新的业务需求又要保障播出的安全性，本文的
上述构架兼顾了以上两点，但是AOIP是作为新技术
引入到广播系统中，本文的技术构架有需要实践的
检验，相信未来广播技术系统会更加灵活、高效的
运用AOIP技术为媒体转型服务。 B&P
参考文献
1.《基于A o I P技术的音频系统展望》，毕敏，
《网络与多媒体》， 2015。
2.《A o I P和A E S67及其对未来音频系统的影
响》，李秋霆，魏增来，《电声技术》, 2016。
